• Standardausgang von 18 Nm bei 15 Sekunden Betriebszeit.

• Maximales Drehmoment von 24 Nm.

• Optionale Betriebskonfigurationen von 7 s/9 Nm und 30 s/25 Nm.

• Einstellbarer 0–90° Hub für kleine Kugel- und Absperrklappen.

• Kompaktes 1,2 kg Design für Geräte mit begrenztem Installationsplatz.

• IP67-Gehäuse mit einem angegebenen Umgebungstemperaturbereich von -25°C bis +55°C.

• Modellabhängige Stromversorgungen DC12V, DC24V, AC24V, AC110V und AC220V.

• Ein/Aus-, Zwischenpositionen- und Modulationssteuerungsoptionen.

• ISO 5211 F03, F04 und F05 Direktmontageschnittstellen.

• 9*9 mm und 11*11 mm Antriebsvierkantoptionen für Ventilschäfte bis zu 16 mm Höhe.

• Installation um 360° und Anschluss über ein siebenadriges Kabel.

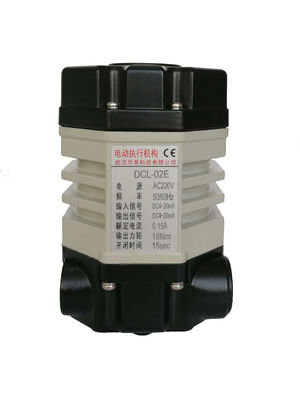

Der DCL-02 ist ein kompakter elektrischer Ventilantrieb mit einem Gewicht von ca.1,2 kg, konzipiert für kleine Kugelhähne, Absperrklappen und andere Geräte, die eine einstellbare 0–90° Drehbewegung erfordern. Seine geringe Stellfläche eignet sich für Ventilautomatisierungsanwendungen, bei denen der Installationsplatz begrenzt ist.

Drehmoment und Betriebszeit

Die Standardkonfiguration liefert 16 N·m Ausgangsdrehmoment mit einer 15-sekündigen Betriebszeit. Eine optionale Konfiguration bietet 9 N·m bei 7 Sekunden, was eine schnellere Betriebsoption für Anwendungen mit geringeren Drehmomentanforderungen darstellt. Wählen Sie die Drehmoment- und Hubzeitkombination entsprechend der tatsächlichen Betriebslast des Ventils.

Gehäuse und Anwendungsbedingungen

Der DCL-02 verfügt über ein IP67-Gehäuse und einen Umgebungstemperaturbereich von −25°C bis +55°C. Zu den Anwendungen gehören Wasseraufbereitung, HLK, Gebäudeautomation, Feuerlöschwasseranlagen und kompakte industrielle Rohrleitungsgeräte, je nach Projektanforderungen. Die Umgebungstemperaturangabe bezieht sich auf die Umgebung des Aktors und nicht auf das Prozessmedium.

Direktmontageschnittstellen

ISO 5211 F03, F04 und F05 Montageschnittstellen sind mit 9 × 9 mm oder 11 × 11 mm Antriebsvierkanten erhältlich. Die zulässige Ventilschaft-Höhe beträgt bis zu 16 mm.

Prüfen Sie vor der Bestellung den Ventilstutzen, die Schaftabmessungen, den Montagespielraum und das Betriebsdrehmoment. Der Nenndurchmesser des Ventils allein reicht für die endgültige Auswahl des Aktors nicht aus.

Stromversorgung und Steuerungsoptionen

Verfügbare Stromversorgungen umfassen 12V DC, 24V DC, 24V AC, 110V AC und 220V AC. Steuerungsoptionen umfassen Ein/Aus-Betrieb, Zwischenpositionsstopp und modulierte Steuerung, abhängig von der ausgewählten Stromversorgung und dem ausgewählten Stromkreis.

Die Steuerungsfunktionen sind konfigurationsspezifisch. Bestätigen Sie das erforderliche Steuersignal, die Rückmeldeanordnung und die Verkabelung, bevor Sie den Aktuator in das Steuerungssystem integrieren.

• Vierteldrehungsbetrieb
• Zwei Hilfsendschalter zur Bestätigung der Ventilposition
• Hartes, druckgegossenes Aluminiumgehäuse mit wetterfester IP67- und NEMA 4X-Zulassung
• Nicht belüfteter Motor mit hohem Anlaufdrehmoment und geringer Trägheit
• Selbstverriegelndes Ganzmetall-Getriebe, bleibt in der letzten bekannten Position bei Stromausfall
• Ventilpositionsanzeige/flache Anzeige oder konvexe Anzeige verfügbar
• Manuelle Übersteuerung
• Standard-ISO5211-Direktmontage
• CSA-zertifiziert nach UL 429 und CSA C22.2, CE-Kennzeichnung
