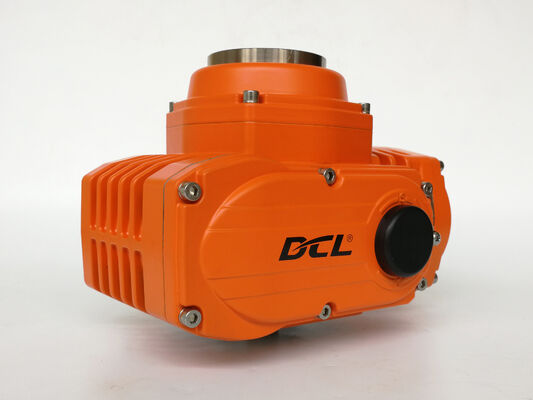

CSA ATEX IP68 50Nm~3000Nm Explosionssichere vierteldrehbare elektrische Aktoren für die industrielle Ventilautomation

• Standard-Ausgangsdrehmoment von 50 bis 3000 Nm, mit maximalem Drehmoment von 65 bis 3900 Nm.

• IP68-Gehäuse und ein angegebener Umgebungstemperaturbereich von -25°C bis +55°C.

• Explosionsschutz-Kennzeichnungen umfassen Ex db h IIC T4 Gb und Ex h tb IIIC T135°C Db.

• Nordamerikanische Zulassungen umfassen Klasse I, Division 1, Gruppen C und D, T5/T6 und Klasse I, Zone 1.

• Verfügbar mit Ein/Aus-, Positionsrückmelde- oder Regelungssteuerung.

• Regelungsversionen akzeptieren 4–20 mA, 1–5 VDC oder 2–10 VDC Eingang und liefern 4–20 mA Positionsrückmeldung.

• Der grundlegende Regelungsfehler beträgt nicht mehr als ±1%, mit einer Wiederholgenauigkeit von nicht mehr als 1%.

• ISO 5211 Direktmontageoptionen und modellabhängige Stromversorgungen DC12V, DC24V, AC110V, AC220V oder AC380V.

• Optionale Überdrehmomentschutz, Antibeschlagheizung, Modbus RTU und ausfallsichere Rückstellung.

Die explosionsgeschützte elektrische Aktuator-Baureihe DCL unterstützt die Vierteldrehungs-Ventilautomatisierung in der Öl- und Gasindustrie, Petrochemie, Chemie, Metallurgie und anderen Industrieanwendungen. Modelle von DCL-Ex05 bis DCL-Ex300 bieten Standard-Ausgangsdrehmomente von 50 bis 3000 N·m für Kugelhähne, Absperrklappen, Schieber und andere kompatible Drehventile.

Die Baureihe verfügt über ein IP68-Gehäuse und einen angegebenen Umgebungstemperaturbereich von −25°C bis +55°C. Optionen für explosionsgefährdete Bereiche umfassen ATEX/IECEx-zertifizierte Konfigurationen und nordamerikanische Klasse I, Division 1, Gruppen C und D Konfigurationen.

Die Auswahl muss der Gas- oder Staubklassifizierung der Installation, den Temperaturanforderungen und der geltenden Zertifizierung entsprechen. Bestätigen Sie das genaue Modell, die vollständige Explosionsschutz-Kennzeichnung und die Zertifizierungsbedingungen, bevor Sie den Aktuator spezifizieren. Alleiniger IP68-Schutz stellt keine Eignung für explosionsgefährdete Bereiche dar.

Verfügbare Konfigurationen umfassen Ein/Aus-Steuerung, Statusrückmeldung über potentialfreie Kontakte, Potentiometer-Rückmeldung und Regelungs-Positionssteuerung.

Regelungsversionen akzeptieren 4–20 mA DC, 1–5 VDC oder 2–10 VDC Steuersignale und liefern 4–20 mA DC Positionsrückmeldung. Ihr angegebener Grundfehler beträgt nicht mehr als ±1%, mit einem Wiederholfehler von ≤1%. Diese Werte beschreiben die Positionierungsleistung des Aktuators und nicht die Durchflussregelgenauigkeit des gesamten Ventilsystems.

Ein optionaler Überdrehmomentschutz unterbricht den Motorstromkreis, wenn das Drehmoment einen voreingestellten Schwellenwert erreicht, und schützt so vor übermäßiger Belastung bei Ventilblockaden.

Eine optionale Energiespeicher-Ausfallsicherheitskonfiguration verwendet je nach Modell einen Superkondensator oder eine Batterie. Nach einem externen Stromausfall kann sie das Ventil je nach gewählter Einstellung vollständig öffnen oder schließen oder seine aktuelle Position beibehalten.

Bestätigen Sie vor der Bestellung das Ventilbetriebsdrehmoment, die Einbaumaße, die Versorgungsspannung, den Verfahrwinkel, die Betriebszeit und die Steuersignale. Optionale Funktionen und Zubehör müssen ebenfalls mit dem ausgewählten Modell übereinstimmen und innerhalb des geltenden Zertifizierungsumfangs bleiben.
