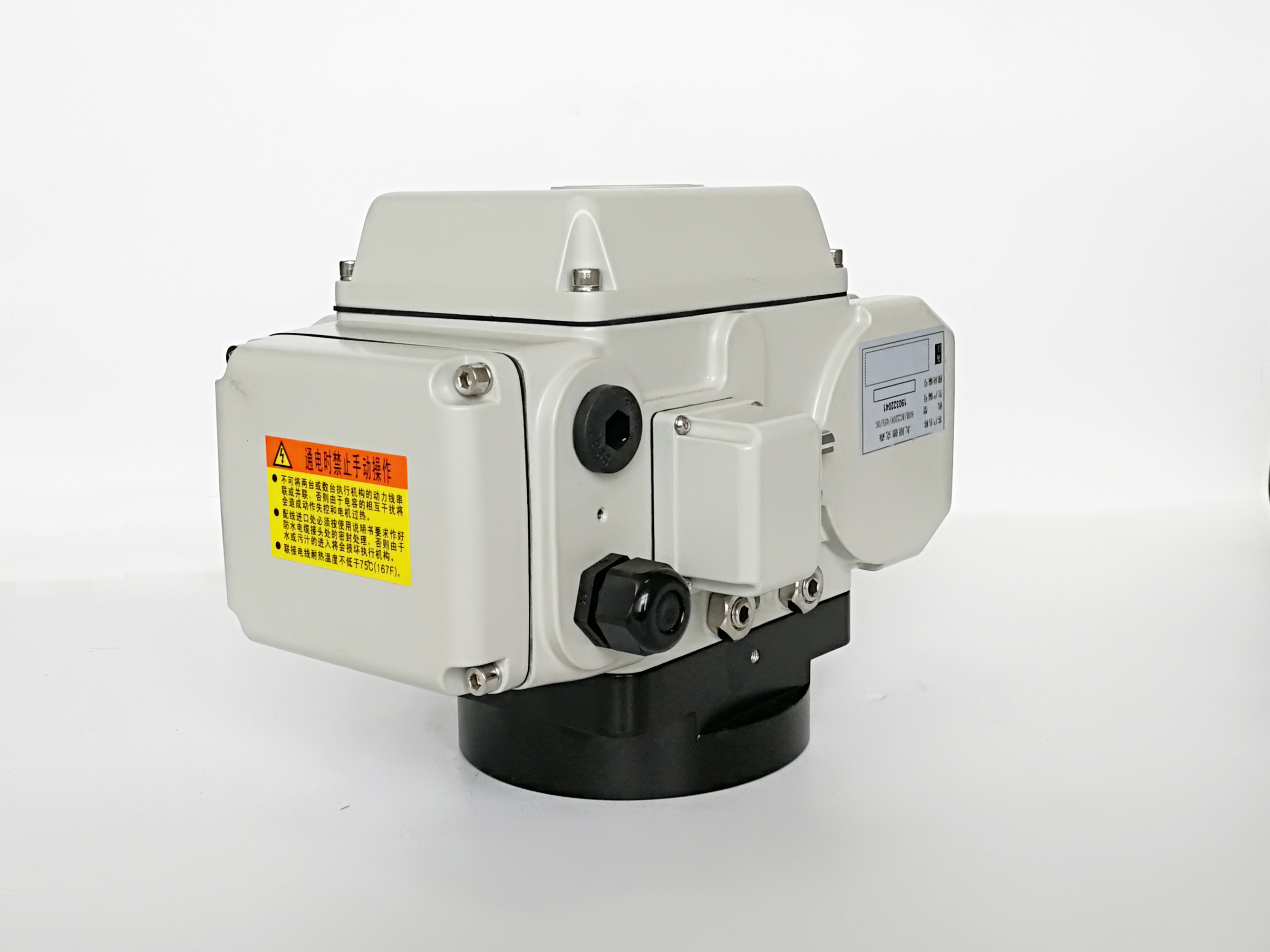

IP67 CSA CE/UL 20Nm 2S Schnellöffnungselektrischer Aktor
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Die Angabe der Größenordnung ist in Anhang 3 zu finden. |
| Min Bestellmenge | 1 Stk |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, |
| Versorgungsmaterial-Fähigkeit | 5000 Stück/Monat |
Produktdetails
| Name | Schnelle offene und enge elektrische Aktuator | Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC |
|---|---|---|---|
| Typ | Schnellgeschwindigkeitsantrieb | Betrieb | 1/4 Turn Operation |
| Schutzgrad | IP67 | Leben | über 10000 Mal Lebenszyklus |
Produkt-Beschreibung
DCL-K10 Produktmerkmale
-
Verfügbar in Konfigurationen mit 20 Nm/2 s, 45 Nm/4 s und 72 Nm/8 s.
-
Einstellbarer Hub von 0–90°; Betriebszeiten basieren auf einem vollen 90°-Hub.
-
Unterstützt DC24V, AC24V, AC110V, AC220V und AC380V.
-
Steuerkreis Typ G für DC24V-Betrieb.
-
Steuerkreise Typ A/B für AC24V, AC110V und AC220V.
-
Dreiphasen-Steuerkreis Typ H für AC380V.
-
Standardmäßig IP67, optional IP68.
-
Angegebener Umgebungstemperaturbereich von -25°C bis +55°C.
-
ISO 5211 F05/F07 Direktmontageschnittstellen.
-
Antriebsvierkantoptionen 9×9, 11×11 und 14×14 mm.
-
Zwei wetterfeste G1/2-Kabelverschraubungen für Strom- und Signalführung.
-
Optionale Antibeschlagheizung, Haubenanzeige und manuelle Bedienung.
Wichtige Spezifikationen
| Parameter | DCL-K10 Spezifikation |
|---|---|
| Schnelle Öffnungszeit/Drehmoment | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| Basis der Betriebszeit | Voller 0–90°-Hub |
| Hubwinkel | Einstellbar 0–90° |
| Stromversorgung | DC24V, AC24V, AC110V, AC220V, AC380V |
| Motorleistung | 25 W für DC- und Haupt-AC-Versionen; 15 W für AC380V |
| Steuerkreis | DC24V: Typ G; einphasig AC: Typ A/B; AC380V: Typ H |
| Gehäuse-Schutzart | Standard IP67; optional IP68 |
| Umgebungstemperatur | -25°C bis +55°C |
| Gesamtgewicht | Ca. 4,5 kg |
| Einbaulage | 360° |
| Kabelzuführungen | Zwei wetterfeste G1/2-Kabelverschraubungen |
| Montageflansch | ISO 5211 F05/F07 |
| Antriebsvierkant | 9×9, 11×11 oder 14×14 mm |
| Zulässige Spindelhöhe | ≤19 mm |
| Optionale Funktionen | Antibeschlagheizung, Haubenanzeige, manuelle Bedienung |
Produktbeschreibung
Der DCL-K10 ist ein Schnellöffnungs-Elektroantrieb für kompatible Vierteldrehventile und automatisierte Geräte, die kurze Betriebszeiten erfordern. Drei Drehmoment- und Geschwindigkeitskonfigurationen sind verfügbar: 25 N·m bei 2 Sekunden, 50 N·m bei 4 Sekunden, oder 80 N·m bei 8 Sekunden, jeweils gemessen über einen 90°-Hub.
Betriebsgeschwindigkeit an Drehmomentanforderungen anpassen
Die Drehmomentkapazität hängt von der gewählten Betriebszeit ab. Die Konfiguration mit zwei Sekunden liefert 25 N·m; die Konfiguration mit 80 N·m erfordert 8 Sekunden. Wählen Sie die Konfiguration entsprechend dem maximalen Betriebsdrehmoment des Ventils und der erforderlichen Fahrzeit, anstatt das höchste Drehmoment mit der kürzesten Zeit zu kombinieren.
Stromversorgungs- und Steuerungsoptionen
Verfügbare Versorgungen umfassen 24V DC, 24V AC, 110V AC, 220V AC und 380V AC. Die Steuerkreise hängen von der gewählten Versorgung ab:
-
Typ G: 24V DC.
-
Typ A/B: 24V, 110V oder 220V einphasig AC.
-
Typ H: 380V dreiphasig AC.
Bestätigen Sie die erforderliche Verkabelung und Statussignale für den gewählten Stromkreis vor der Installation.
Montage- und Umweltspezifikationen
Der DCL-K10 bietet einen einstellbaren 0–90°-Hub und ISO 5211 F05/F07-Direktmontageschnittstellen. Verfügbare Antriebsvierkante umfassen 9 × 9, 11 × 11, 14 × 14 und 17 × 17 mm, mit einer zulässigen Ventilstindelhöhe von bis zu 19 mm.
Das Gehäuse ist standardmäßig IP67, mit optional IP68, und der angegebene Umgebungstemperaturbereich ist −25°C bis +55°C. Zwei wetterfeste G1/2-Kabelverschraubungen bieten separate Anschlüsse für Strom- und Signalführung.
Anwendungsgrenzen
Der Schnellöffnungsbereich ist für Anwendungen, die eine Selbstverriegelung des Antriebs erfordern, ungeeignet, einschließlich Schmetterlingsventilanwendungen, bei denen eine Selbstverriegelung erforderlich ist. Prüfen Sie, ob das Prozessdrehmoment das Ventil zurücktreiben könnte, bevor Sie diese Konfiguration wählen.
Die endgültige Auswahl sollte Drehmoment, Betriebszeit, Selbstverriegelungsanforderungen, Einbaumaße und Standortbedingungen überprüfen. Schnelle Fahrzeit allein begründet keine Eignung für Notabschaltungsdienste.
