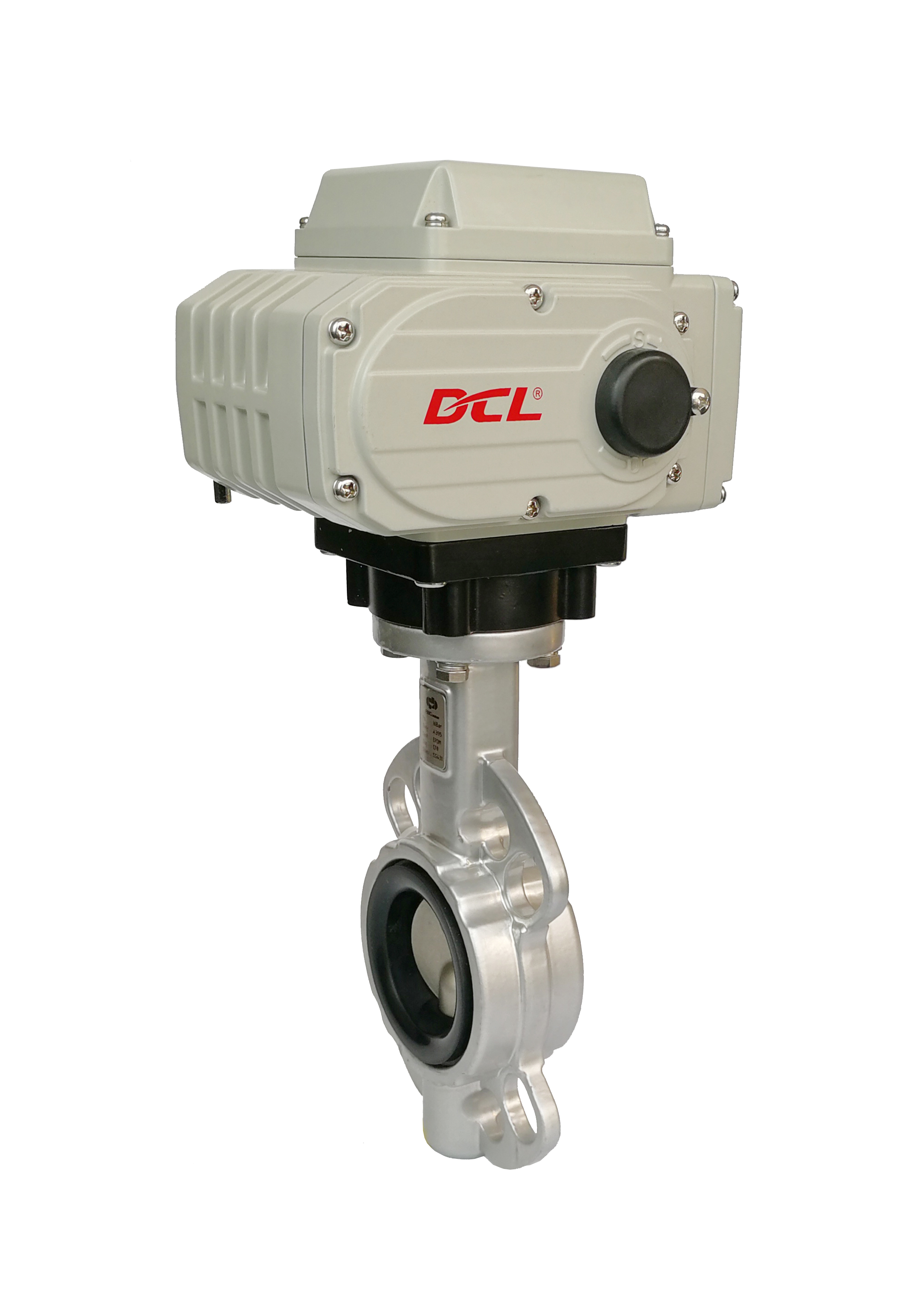

CSA DC24V 30S 100Nm elektrische Grenzwerte Kompakter HVAC-Ventilsteuerungsaktator

Eigenschaften

• 1/4 Drehbetrieb mit mechanischen Einschränkungen
• Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
• Alle Bronzelegierung Wurm Sektor Ausrüstung ist sehr langlebig und Widerstandsfähigkeit gegen starke Reibung
• Mehr als 10000 Mal vollständige offene und geschlossene Lebenszyklen mit voller Nennlast bei 80%
• Kompakte Größe für den Grenzraum mit wetterfestem Gehäuse aus Aluminiumlegierung des Typs 4X
• Korrosionsschutz robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
• Vollmetallgetriebe mit selbstverriegelndem Wurmgetriebe
• Sichtbarer Positionsanzeiger des Ventils
• Zwei elektrische Grenzschalter zur Bestätigung der Ventilposition, keine zusätzliche Bremse erforderlich
• Allen-Handler manuelle Überschrift
• CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
• Aktualisierung:Die DC12V-Stromversorgungsmodelle DCL-02, DCL-05, DCL-10 und DCL-20 haben die CSA-Zertifizierung erhalten.
• Aktualisierung:Die DC24V-Stromversorgungsmodelle DCL-100/200/300 haben die CSA-Zertifizierung erhalten.

Beschreibung

DCL-kompakte elektrische Aktoren unterstützen die Ventilautomatisierung in HVAC-Wasserkreisen und Gebäudediensten.sie bieten einen Ein-/Aus- oder Modulationsbetrieb für Anwendungen, die eine Durchflussregelung und Überwachung der Ventilposition erfordernDie Temperaturregelung und die hydronische Ausbalancierung hängen von der gesamten Systemkonstruktion ab, einschließlich Ventile, Sensoren und Steuerlogik.

Modulationssteuerung mit Positionsrückkopplung

Für Anwendungen, bei denen eine Zwischenventilposition erforderlich ist, gelten die anwendbaren DCL-Modulationskonfigurationen4·20mA Gleichstrom, 1·5V Gleichstrom oder 2·10V GleichstromBefehle und VorkehrungenRückkopplung der Gleichspannungsposition von 420mA.

Der Standardmodulationsbereich Typ E legt einen Grundfehler fest, der nicht größer als± 1%und Wiederholungsfehler von≤ 1%Diese Zahlen beschreiben eher die Positionierung der Aktoren als die Temperaturgenauigkeit oder die Messgenauigkeit des Wasserflusses.Bei Anwendungen mit häufiger Bewegung ist eine Bestätigung der Betriebsfunktion des ausgewählten Modells und der zulässigen Schaltfrequenz erforderlich..

Umweltschutz für die Anlagebedingungen

Standardausrüstung für wetterdichte Antriebe des Typs EIP67-Schutz, mitIP68 als Option erhältlich, und einem spezifizierten Umgebungstemperaturbereich von-25°C bis +55°C- Innen- und Außenanlagen sollten anhand dieser Grenzwerte und der tatsächlichen Standortbedingungen beurteilt werden.

Eine optionalePTC-AntikondensationsheizungEs hilft bei der Steuerung des internen Kondensationsrisikos in feuchten Umgebungen oder an Orten mit Temperaturschwankungen.Die Heizung benötigt unabhängig von der Ventilbewegung Strom und ersetzt nicht ordnungsgemäß installierte Kabel-Eingänge oder Gehäuseverschlüsse.

Zertifizierung und Systemintegration

Die Zertifizierung sollte anhand des genauen Modells, der Spannung und der Konfiguration des Aktoren überprüft werden.Die anwendbare CSA-Zertifizierung und die CE/RoHS-Unterlagen sollten während der Beschaffung bestätigt werden, anstatt davon auszugehen, dass sie jede Variante abdecken.

Vor der Einbindung müssen das Ventildrehmoment, die Montagemengen, die Steuersignale, die Rückkopplungsanforderungen und die Umgebungsbedingungen überprüft werden.Die Analogsteuerungsfähigkeit stellt nicht allein die Kompatibilität mit einem bestimmten Gebäudeautomationskommunikationsprotokoll her.
