• Viertelschaltbetrieb mit mechanischen Grenzwerten
• Schwerlastmotor mit thermischem Überlastschutz
• Robustes Gehäuse aus IP68/NEMA 4X Aluminiumlegierung mit Pulverbeschichtung
• Explosionssicherheitsgrad ExdIICT4 für das Zone-System und Gruppe C, D T4 für das Division-System
• Überdrehungsschutz verfügbar
• Anti-Kondensationsheizung ist optional
• Standard ISO5211 Direktinstallation
• Manuelle Übernahme mit Allen-Schlüssel oder Handrad
• CSA-Zertifizierung
• Aktualisierung:Die DC12V-Stromversorgungsmodelle DCL-Ex05, DCL-Ex10 und DCL-Ex20 haben die CSA-Zertifizierung erhalten.

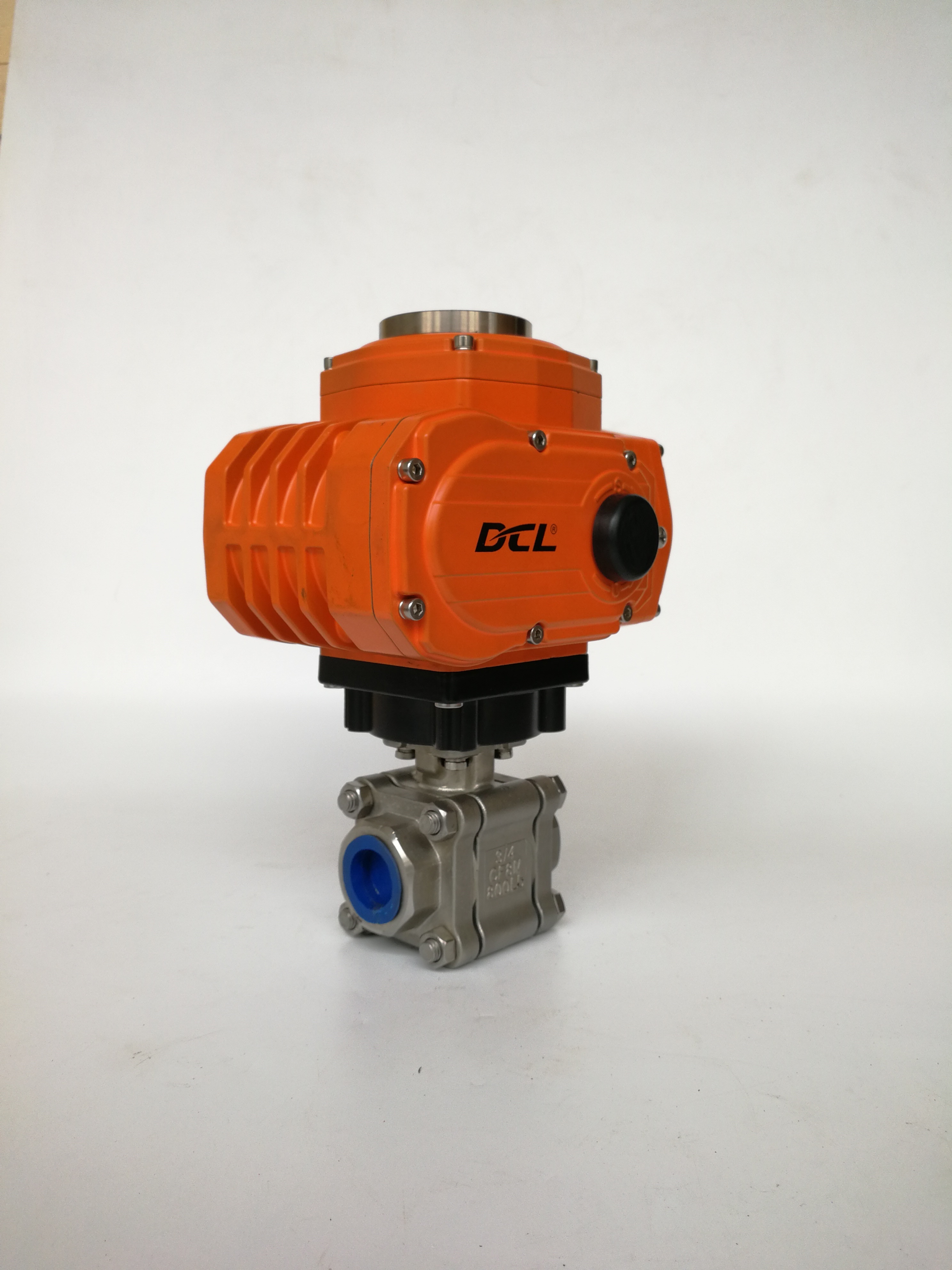

Explosionssichere elektrische DCL-Aktoren unterstützen die industrielle Ventilautomatisierung in spezifizierten explosionsfähigen Gas- und brennbaren Staubumgebungen, mit Ausnahme von Anwendungen in Kohlengruben.Ihre Schutzmerkmale berücksichtigen verschiedene Betriebsrisiken: optionale Überdrehmomentschutzwirkung bei übermäßiger mechanischer Belastung, während der Motortemperaturschutz bei abnormaler Wickeltemperatur wirkt.

Zusätzlicher Schutz vor Überdrehmoment

Einfallstoffe, Fremdpartikel oder sonstige Hindernisse können das Ventil-Betriebsdrehmoment erhöhen.Hilfe bei der Begrenzung der übermäßigen Belastung des Ventils und der Aktorenübertragung.

Der Schutzschwellenwert sollte dem ausgewählten Aktoren- und Ventilbaugrupp entsprechen.Der Schutz gegen Überdrehmoment beseitigt nicht die Behinderung oder garantiert nicht, dass jede Form von mechanischen Schäden verhindert wird.

Schutz gegen die Motorwickeltemperatur

Ein in der Motorwicklung befindlicher PTC-Wärmeschutz unterbricht den Stromkreis, wenn die Wickeltemperatur ca.105°CDer Stromkreis wird neu eingerichtet, wenn die Temperatur auf ca.80°C bis 90°C.

Die Wiederherstellung stellt die Verfügbarkeit des Stromkreises wieder her; der anschließende Motorbetrieb hängt vom Steuerbefehl und der Stromkreisanordnung ab. Wiederholte thermische Fahrten erfordern eine Untersuchung der Ventillast,Betriebsdienst und Ursache der Überhitzung.

Diese Temperaturwerte beschreiben die Schwellenwerte für den Motorschutz, nicht zulässige Umgebungstemperaturen.-25°C bis +55°C.

Entwurf eines flammdichten Gehäuses

Der Motor, die elektronische Komponente und die Verbindungseinheiten sind flammdicht konstruiert.die Verhinderung der Ausbreitung einer internen Entzündung in die umgebende explosionsfähige Atmosphäre unter den zertifizierten Bedingungen.

Das Gehäuse aus Aluminiumlegierung und die flammsicheren Verbindungen müssen mit der genehmigten Konstruktion übereinstimmen.Wartungs- und Austauscharbeiten sollten den geltenden Betriebsanweisungen und Zertifizierungsanforderungen entsprechen..

Schutz von Gehege und Zertifizierung von Gefahrenbereichen

Die Serie hat eineGehäusebewertung IP68Die Explosionsschutzkonfigurationen umfassen auch Gas- und Staubmarkierungen nach den geltenden Zertifizierungssystemen.IP68 beschreibt den Eintrittsschutz und bestimmt nicht unabhängig voneinander die Explosionssicherheit.

CSA-zertifizierte Konfigurationen umfassenKlasse I, Abteilung 1, Gruppen C und D, undKlasse I, Zone 1Die Temperaturklassen und die vollständigen Kennzeichnungen müssen für das ausgewählte Modell bestätigt werden, anstatt in verschiedenen Genehmigungen kombiniert zu werden.

Vor der Bestellung müssen die Standortklassifizierung, die Gas- oder Staubgruppe, die Temperaturanforderungen, die Zertifizierung, die Versorgungsspannung und die optionalen Funktionen überprüft werden.Die endgültige Auswahl sollte auch das Ventildrehmoment bestätigen, Betriebsdauer und Montageverträglichkeit.
