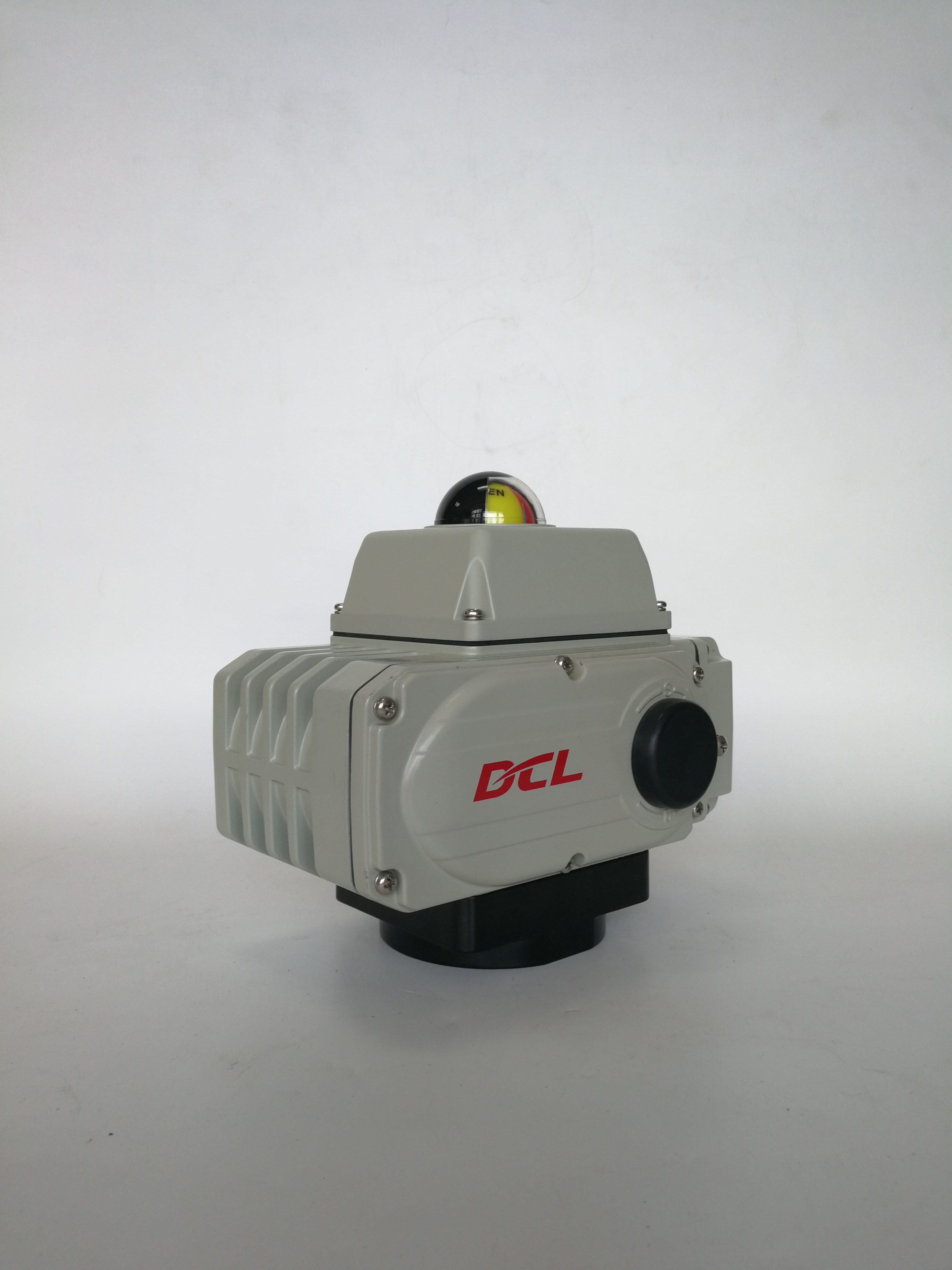

DC24V 30s/100Nm 90°-Aktor
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Dies ist der Fall, wenn die Fahrzeugklasse nicht mehr als die in Absatz 1 Buchstabe a genannten Fahr |
| Min Bestellmenge | 1 Stk |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 2000pcs/Monat |
Produktdetails
| Name | elektrischer Dreiphasenantrieb | Standarddrehmoment | 50 Nm bis 2500 Nm |
|---|---|---|---|
| Besonderheit | Leistungssensor mit Potentiometer | Installationswinkel | 360° |
| Motorleistung | 6W bis 140W | Stromversorgung | 380 VAC/400VAC/415 VAC |
| Hervorheben | DC24V 90-Grad-Aktor,30s 100Nm 3-Phasen-Aktor,24 V elektrischer Aktor mit Garantie |
||
Produkt-Beschreibung
Elektrischer 3-Phasen-Aktor mit Potentiometer und Rückkopplung des Widerstandssignals für die Ventilposition
Eigenschaften
- 90° Vierteldrehung
- Drehmoment von 50 Nm bis 2500 Nm
- Modulationstyp mit elektrischem Positionierungssystem
- Isoliermotor der Klasse F
- Wettersicherheit NEMA 4/4X und Dichtungsstufe IP67 mit Aluminiumlegierungshüllen/IP 68
- Grenzschalter zur Bestätigung der Ventilposition/des Potentiometers oder des Positionssenders
- Sichtbarer Positionsanzeiger des Ventils
- Notfall-Lokalabschaltfläche freiwillig
- ISO 5211 Montage mit mehreren Flanschen
- Manuelle Übernahme mit Schlüssel oder Handrad
- Selbstverriegelung in jeder Position, wenn der Strom ausgeschaltet ist
- Alle Teile sind von der CSA zertifiziert und entsprechen UL 429 und CSA C22.2
Spezifikation:
| Typ des Aktoren | Standardzeit/Drehmoment | Optionale Zeit/Drehmoment | Drehwinkel (max. Bereich) | Gesamtgewicht | Stromversorgung | Ausgewählte Steuerung |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° einstellbar | 1.2Kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. | Typen von A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0 ~ 360° einstellbar | 2.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0 ~ 360° einstellbar | 4.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° einstellbar | 9 kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 Kilo | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° einstellbar | 19 kg | Die in Absatz 1 Buchstabe b genannten Anwendungen sind nicht zu verwenden, wenn die Anwendungsbedingungen nicht erfüllt sind. | Typen von A/B/C/D/E/F/H |
| Die Nummern DCL-160 | 48S/1600Nm | 19.5 Kilo | ||||
| DCL-250 | 75S/2500Nm | 20 kg | ||||
| Leistungsparameter Liste des Einstelltyps ((Typ E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Typ MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° einstellbar | 4.5 Kilo | DC24V ± 10% | Typ GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 Kilo | |||
| Name: | Elektrischer 3-Phasen-Aktor |
| Standardzeit: | 20S bis 75S |
| Einbauwinkel: | 360° |
| Motorleistung: | 6W bis 140W |
| Schutzgrad: | IP67 NEMA4/4X |
| Standarddrehmoment: | 50 Nm bis 2500 Nm |
| Eigenschaft: | Leistungssensor mit Potentiometer |
| Gesamtgewicht: | 2.5 bis 20 kg |
| Umgebungstemperatur: | -25°C ~ +55°C / -13°F ~ +131°F |
| Stromversorgung: | 380 VAC |
Beschreibung
Die Aktoren der DCL-H-Serie werden durch eine dreiphasige Wechselstromversorgung angetrieben. Sie akzeptieren sowohl im Uhrzeigersinn (CW) als auch im Gegenuhrzeigersinn (CCW) Steuereingänge.und der andere zur vollständig geschlossenen PositionWenn kein Input ein Signal empfängt (Nullpunkt), bleibt der Aktor in seiner letzten Position.Installation ist einfach mit der Standard-ISO5211 Multi-Flangen-Festung und doppel-quadratischen Ausgangsantrieb.
Das einzigartige integrierte Motor- und Gehäuse-Design liefert ein höheres Drehmoment in einer außergewöhnlich kompakten Struktur.Eine thermostatisch gesteuerte Anti-Kondensationsheizung schützt die Innenkomponenten vor FeuchtigkeitsschädenAlle Aktoren werden nach strengen UL- und CSA-Standards getestet und von CSA zertifiziert.
