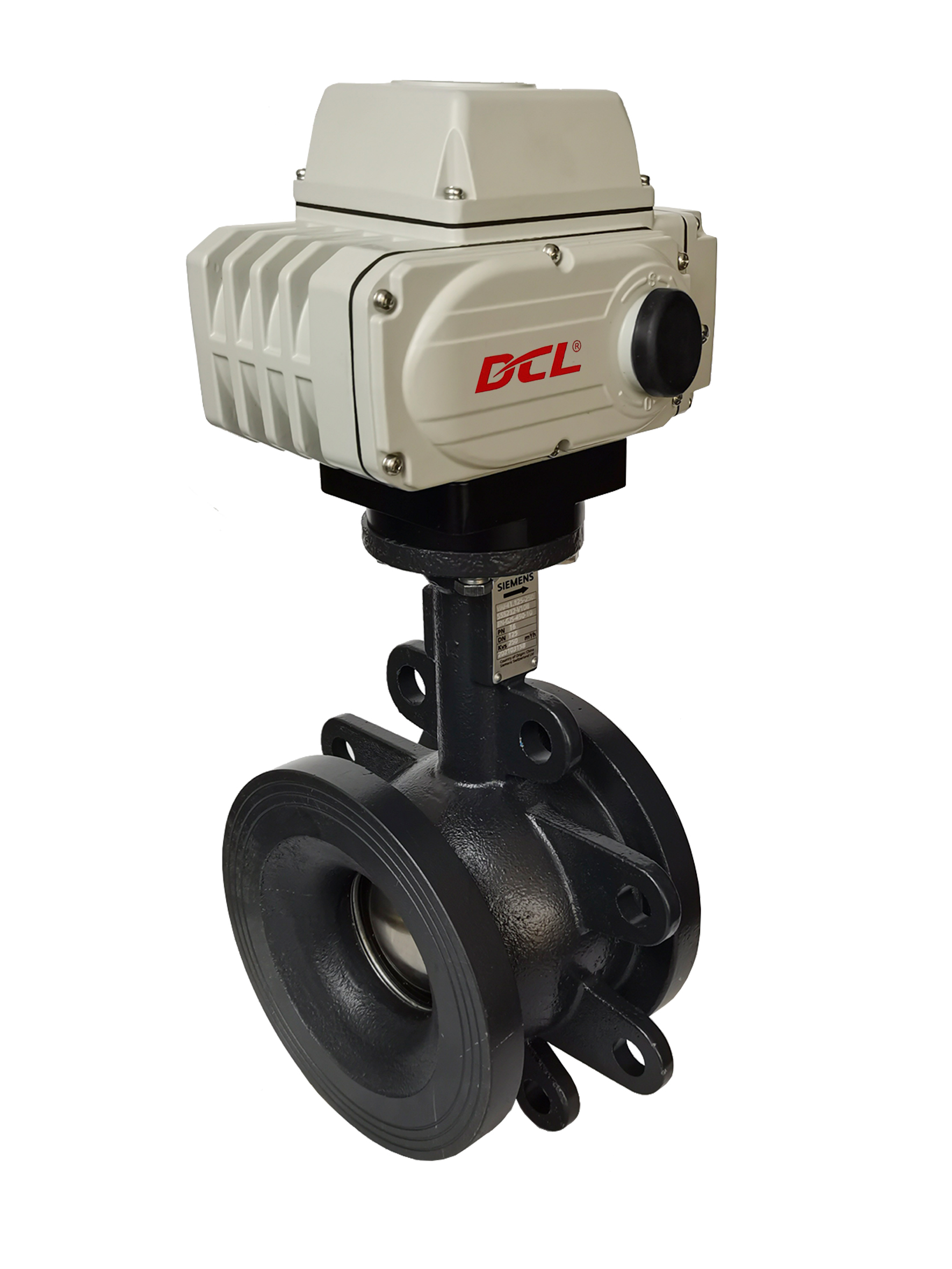

Widerstandssignal-Feedback 90° 30s/400Nm 3 Phasen-Aktor

  • Resistance Signal Feedback 90° 30s/400Nm 3 Phase Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies ist der Fall, wenn die Fahrzeugklasse nicht mehr als die in Absatz 1 Buchstabe a genannten Fahr
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Name elektrischer Dreiphasenantrieb Standarddrehmoment 50 Nm bis 2500 Nm
Besonderheit Leistungssensor mit Potentiometer Installationswinkel 360°
Motorleistung 6W bis 140W Stromversorgung 380 VAC/400VAC/415 VAC
Hinterlass eine Nachricht
Produkt-Beschreibung

Potentiometer-ausgestatteter elektrischer 3-Phasen-Stellantrieb mit Widerstandssignal-Rückmeldung für die Ventilposition

Merkmale

  • 90° Vierteldrehungsbetrieb
  • Drehmoment von 50 Nm bis 2500 Nm
  • Modulierender Typ mit elektrischem Positioniersystem verfügbar
  • Isoliermotor der Klasse F
  • Wetterfeste NEMA 4/4X und IP67-Dichtungsgrad mit Gehäuseabdeckung aus Aluminiumlegierung/IP 68 optional
  • Endschalter zur Bestätigung der Ventilposition/Potentiometer oder Positionssender optional
  • Visuelle Ventilpositionsanzeige
  • Not-Aus-Taste optional
  • ISO 5211 Multi-Flansch-Montage
  • Manuelle Übersteuerung mit Schraubenschlüssel oder Handrad
  • Selbsthemmend in jeder Position bei Stromausfall
  • Alle Teile sind von CSA zertifiziert, konform mit UL 429 und CSA C22.2

Spezifikation:

Stellantriebstyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° einstellbar 1,2 kg DC24V/AC24V AV110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° einstellbar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° einstellbar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° einstellbar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° einstellbar 19 kg AV110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5 kg
DCL-250 75S/2500Nm
20 kg
Leistungsparameterliste des einstellbaren Typs (Typ E)
DCL-MZZ 18Nm
3r 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° einstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Name: Elektrischer 3-Phasen-Stellantrieb
Standardzeit: 20S bis 75S
Installationswinkel: 360°
Motorleistung: 6W bis 140W
Schutzart: IP67 NEMA4/4X
Standarddrehmoment: 50 Nm bis 2500 Nm
Merkmal: Potentiometer-ausgestatteter Stellantrieb
Gesamtgewicht: 2,5 kg bis 20 kg
Umgebungstemperatur: -25℃~+55℃ / -13°F~+131°F
Stromversorgung: 380VAC

Beschreibung

Die Stellantriebe der DCL-H-Serie werden mit 3-Phasen-Wechselstrom betrieben. Stellantriebe können sowohl Eingänge für den Uhrzeigersinn (CW) als auch für den Gegenuhrzeigersinn (CCW) haben. Einer treibt den Stellantrieb in seine offene Position, der andere in seine geschlossene Position. Wenn kein Signal (Nullpunkt) an einem der Eingänge anliegt, verbleibt der Stellantrieb einfach in seiner letzten Position. Der Stellantrieb ist mit der standardmäßigen ISO5211-Multi-Flansch-Montage und dem doppelten Vierkantantrieb einfach zu installieren.

Das einzigartige integrale Motor-/Gehäusedesign bietet ein höheres Drehmoment in einem sehr kleinen Gehäuse. Eine thermostatisch gesteuerte Anti-Kondensationsheizung schützt den Stellantrieb vor Schäden durch Kondensation. Die Stellantriebe werden nach strengen UL- und CSA-Standards getestet und von CSA zertifiziert.

Widerstandssignal-Feedback 90° 30s/400Nm 3 Phasen-Aktor 0

Widerstandssignal-Feedback 90° 30s/400Nm 3 Phasen-Aktor 1
