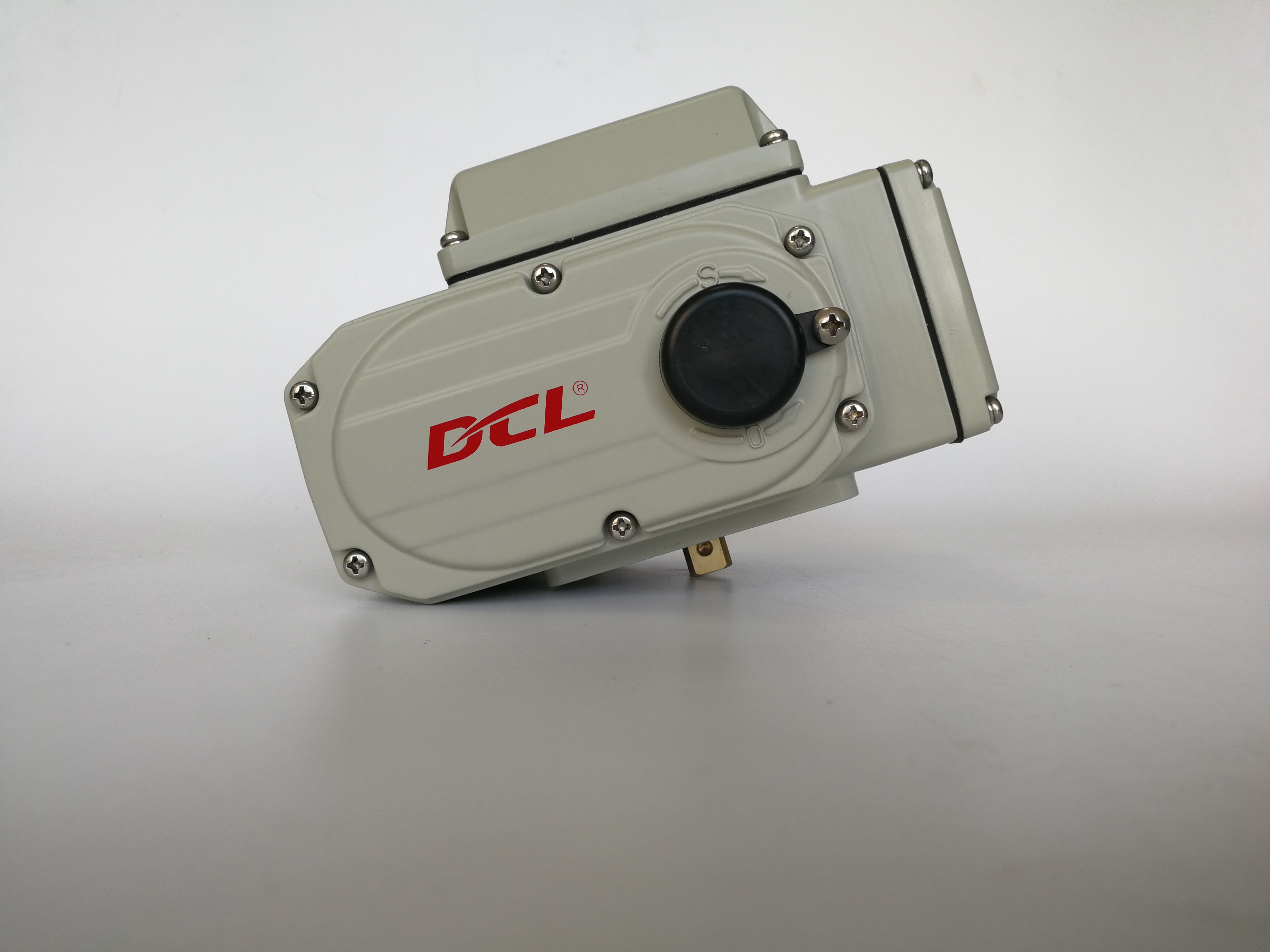

3-Phasen 1/4-Umdrehungs 400Nm DC24V HVAC-Schmetterlingsventil-Stellantrieb
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Dies ist der Fall, wenn die Fahrzeugklasse nicht mehr als die in Absatz 1 Buchstabe a genannten Fahr |
| Min Bestellmenge | 1 Stk |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 2000pcs/Monat |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Name | 3 Phasenantrieb | Installationswinkel | 360° |
|---|---|---|---|
| Gesamtgewicht | 2,5 kg bis 20 kg | Stromversorgung | 380 VAC/400VAC/415 VAC |
| Betrieb | 1/4 Turn Operation | Typ | Schwenkantrieb |
| Hervorheben | 3-Phasen-Schmetterlingsventil-Stellantrieb,24V HVAC-Stellantrieb mit Garantie,400 Nm Vierteldreh-Aktor |
||
Produkt-Beschreibung
3-Phasen-Aktor mit 3-Phasen-Wechselstrom mit passivem Kontaktschalter für die Ventilposition
Beschreibung
DCL-kompakte elektrische Aktoren werden in HVAC-Systemen, insbesondere für den Einsatz mit Schmetterlingsventilen, weit verbreitet.Sie spielen eine zentrale Rolle bei der Regulierung der Raumtemperatur, Luftströmung der Luftbehandlungseinheit, Kühl- und Warmwasserströmung, Kondensatentwässerung und allgemeine hydraulische Balancierung.
DCL-H-Steuerkreis, gepaart mit einem dreiphasigen Wechselstrommotor,ist speziell für Aktoren mit 380 VAC oder 440 VAC (50/60 Hz) ∆Stromversorgung ausgelegt, die üblicherweise in schweren industriellen Umgebungen wie Kraftwerken und Stahlwerken verwendet werdenWie bei Einphasenantriebsgeräten treibt der Motor, wenn ein kontinuierliches Spannungssteuerungssignal eingesetzt wird, einen robusten reinmetallischen Getriebe an, um die Ausgangswelle um 90° zu drehen.Die Fahrt wird durch interne Kammern, die Grenzschalter bedienen, genau geregelt., der den Motor automatisch stoppt und im vollständig offenen Zustand ein Trockenkontaktsignal sendet.Rückführung des Aktoren in die geschlossene Position.
Der Aktor ist einfach zu installieren und entspricht vollständig der ISO 5211-Mehrflanschmontierungsnorm und ist mit einem doppelquadratischen Ausgangsantrieb für eine sichere Ventilanschaltung ausgestattet.
Spezifikation:
| Typ des Aktoren | Schmetterlingsventil (≤PN1,0MPa) | Einheit für die Berechnung der Leistungsfähigkeit | Einheitliche Prüfungen |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50 bis 65 | DN40 | DN50 bis 80 |
| DCL-10 | DN80 bis 100 | DN50 bis 65 | DN100 bis 200 |
| DCL-20 | DN125 bis 150 | DN80 bis 100 | DN 250 bis 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN 250 | DN 150 | DN 500 bis 600 |
| DCL-100 | DN300 | DN200 | DN 700 bis 800 |
| Die Nummern DCL-160 | DN 350 bis 400 | DN 250 | DN900 |
| DCL-250 | DN450 bis 600 | DN300 ~ 350 | DN1000 ~ 1200 |
| Typ des Aktoren | Standardzeit/Drehmoment | Optionale Zeit/Drehmoment | Drehwinkel (max. Bereich) | Gesamtgewicht | Stromversorgung | Ausgewählte Steuerung |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° einstellbar | 1.2Kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. | Typen von A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0 ~ 360° einstellbar | 2.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0 ~ 360° einstellbar | 4.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° einstellbar | 9 kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 Kilo | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° einstellbar | 19 kg | Die in Absatz 1 Buchstabe b genannten Anwendungen sind nicht zu verwenden, wenn die Anwendungsbedingungen nicht erfüllt sind. | Typen von A/B/C/D/E/F/H |
| Die Nummern DCL-160 | 48S/1600Nm | 19.5 Kilo | ||||
| DCL-250 | 75S/2500Nm | 20 kg | ||||
| Leistungsparameter Liste des Einstelltyps ((Typ E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Typ MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° einstellbar | 4.5 Kilo | DC24V ± 10% | Typ GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 Kilo | |||
Eigenschaften
- 1/4 Drehbetrieb mit Selbstverriegelung
- Modulationstyp mit elektrischem Positionierungssystem
- Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
- Isoliermotor der Klasse F
- Schwerlastmotor mit thermischem Überlastschutz/Schwerlastsatz 80%
- Mehr als 10000-mal vollständiger Lebenszyklus bei voller Nennlast
- Widerstandsfähigkeit gegen extrem niedrige und hohe Temperaturen und hohe Feuchtigkeit
- Zwei Hilfsgrenzschalter zur Bestätigung der Ventilposition
- Standardhandgriff
- Notfall-Lokalabschaltfläche freiwillig
- Selbstverriegelung aller Metallgetriebe mit weichen Nitridbehandlungen, keine zusätzliche Bremse erforderlich
- CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
