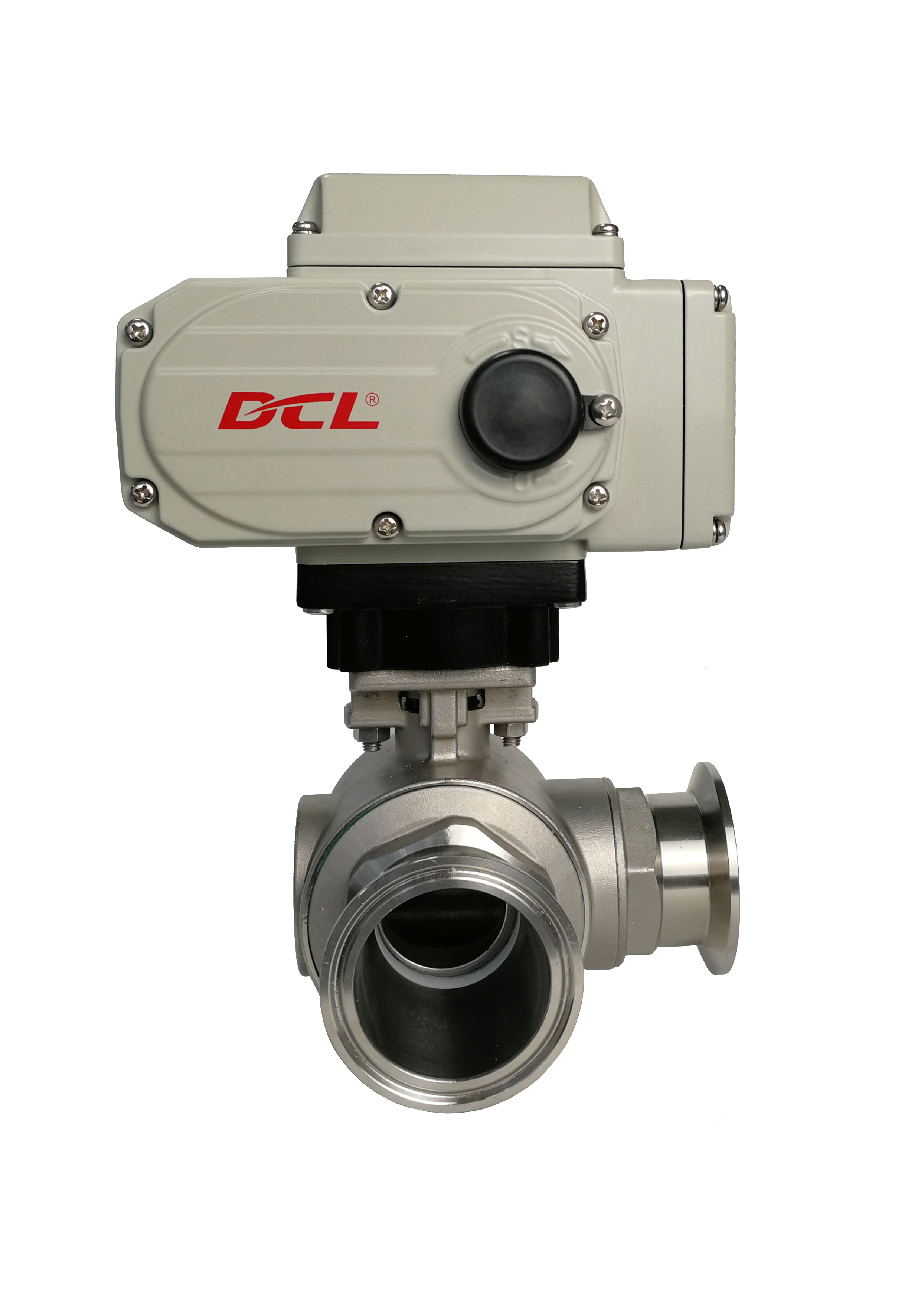

IP67 CE RoHS Vierteldreh 380VAC Motorisierter Ventilbetreiber

  • IP67 CE RoHS Quarter Turn 380VAC Motorized Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-H-Serie
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standarddrehmoment 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs Standardzeit 20s bis 75s
Stromversorgung 380VAC/440VAC Installationswinkel 360°
Gesamtgewicht 2,5 kg bis 20 kg Motorleistung 6W bis 140W
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Schutzgrad IP67 Nema4/4x
Hervorheben

IP67-motorisierter Ventilantrieb

,

Dreiphasige Viertelschaltvorrichtung

,

380VAC-Motorventil mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung

380VAC / 440VAC motorgetriebener 3-Phasen-Stellantrieb / CE-Kennzeichnung und RoHS-konform

Merkmale
  • Vierteldrehungsbetrieb mit mechanischen Endschaltern
  • Modulierender Typ mit elektrischem Positioniersystem erhältlich
  • Schwerlastmotor der Isolationsklasse F mit Überlastschutz
  • Robustes Gehäuse aus druckgegossener Aluminiumlegierung nach IP67 / 100% Unterwassertest
  • Zwei Hilfsendschalter zur Bestätigung der Ventilposition
  • Visuelle Anzeige der Ventilposition, flach oder konvex erhältlich
  • Optionaler Not-Aus-Taster für lokale Stromabschaltung
  • Selbstverriegelndes Vollmetallgetriebe mit Nitrierbehandlung
  • CSA-zertifiziert nach UL und CSA Standard / CE / RoHS 3.0
Beschreibung

Stellantriebe der DCL-H-Serie werden von 3-Phasen- 380VAC/440VAC (50Hz/60Hz) angetrieben und sind speziell für schwere industrielle Anwendungen wie Kraftwerke und Stahlwerke konzipiert. Um maximale Betriebssicherheit zu gewährleisten, verfügt der Motor über eine Isolationsklasse F. Das robuste Vollmetallgetriebe, gepaart mit einem selbstverriegelnden Schneckengetriebe aus Bronzelegierung, garantiert eine Lebensdauer von über 10.000 Volldrehungszyklen unter Nennlast. Die präzise Steuerung erfolgt über interne Nocken und Endschalter, die einen automatischen Motorstopp und ein Signal für volle Öffnung über Trockenkontakt zur Fernüberwachung ermöglichen. Alle Einheiten sind streng zertifiziert von CSA (UL/CSA-Standards) und SGS (CE/RoHS 3-Standards).

Spezifikation
Stellantriebstyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° einstellbar 1,2 kg DC24V/AC24V AV110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° einstellbar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° einstellbar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° einstellbar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm 10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° einstellbar 19 kg AV110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-200 90S/2000Nm 19,5 kg
DCL-300 110S/3000Nm 20 kg
Leistungsparameterliste des Stelltyps (Typ E)
DCL-MZZ 18Nm 3 U/min 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° einstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Stellantriebstyp Klappenventil (≤PN1.0MPa) Kugelventil (≤PN1.6MPa) Entlüftungsventil (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
