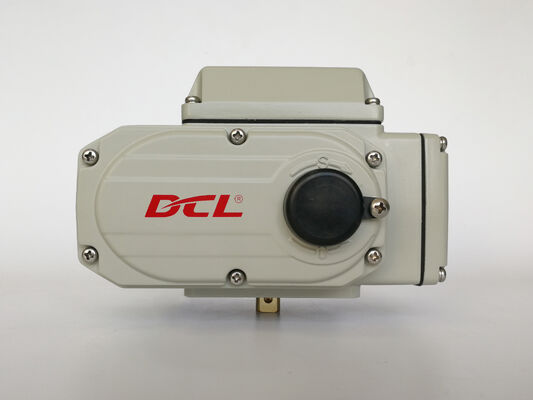

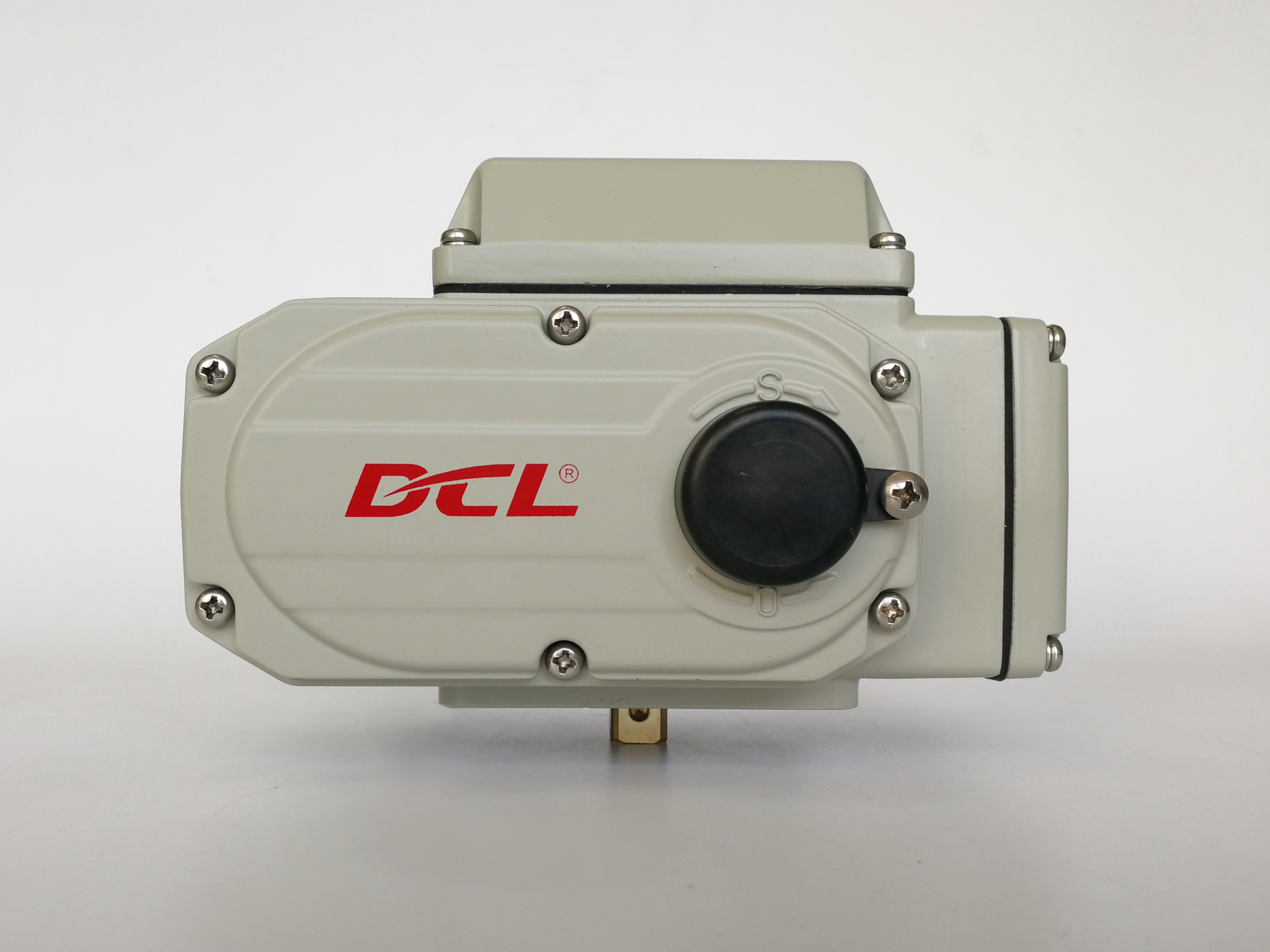

Ballventil CE CSA 45S 600Nm Vierteldreh elektrischer Aktor

  • Ball Valve CE CSA 45S 600Nm Quarter Turn Electric Actuator
  • Ball Valve CE CSA 45S 600Nm Quarter Turn Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL vollelektrische Aktoren
Min Bestellmenge 1 STÜCK
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC Installationswinkel 360°
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Gesamtgewicht 1,2 kg bis 20 kg
Motorleistung 6W bis 140W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Schutzgrad IP67 Nema4/4x
Hinterlass eine Nachricht
Produkt-Beschreibung

Nicht belüfteter reversibler Induktionsmotor mit kompaktem Stellantrieb

Merkmale

  • 1/4-Umdrehungs-Betrieb mit mechanischen Endschaltern
  • Automatisierung von Kugelhähnen und Absperrklappen zur Regelung oder Absperrung des Durchflusses
  • Alle Schneckengetriebe aus Bronzelegierung sind sehr langlebig und widerstandsfähig gegen Reibung bei hoher Kraft
  • Über 10.000 volle Öffnungs- und Schließzyklen bei voller Nennlast mit einem Einschaltdauer von 80 %
  • Kompakte Größe für begrenzten Platz mit wetterfestem Gehäuse aus Aluminiumlegierung IP67/Typ 4X
  • Korrosionsschutz, robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
  • Vollmetall-Getriebe mit selbsthemmendem Schneckengetriebe
  • Visuelle Ventilstellungsanzeige
  • Zwei elektrische Endschalter zur Bestätigung der Ventilstellung, keine zusätzliche Bremse erforderlich
  • Allen-Griff für manuelle Übersteuerung
  • CSA-gelistet/UL-konform/CE-gekennzeichnet/RoHS 3.0 getestet

Beschreibung

Kompakte elektrische Stellantriebe von DCLwerden häufig im HLK-Bereich eingesetzt, insbesondere für die Automatisierung von Absperrklappen. In Gebäudeautomationssystemen (BAS) sind diese Stellantriebe unerlässlich für die Regelung der Innentemperatur, des Luftvolumens, des Wasserdurchflusses, der Kondensatentwässerung und des hydraulischen Gleichgewichts.

Angetrieben von robusten Motoren mit 80 % Einschaltdauer, unterstützen DCL-Stellantriebe eine Hochfrequenzmodulation zur Erzielung einer überlegenen Temperaturpräzision. Ihre verlängerte Lebensdauer minimiert erheblich den Kundendienstaufwand und die langfristigen Kosten. Entwickelt für Vielseitigkeit, eignen sie sich sowohl für Innen- als auch für Außeninstallationen, selbst in rauen Umgebungen. Eine optionale Antibeschlagheizung ist erhältlich, um interne Komponenten vor Feuchtigkeitsschäden zu schützen. Alle DCL-HLK-Stellantriebe werden streng getestet, um UL- und CSA-Standards zu erfüllen (zertifiziert von CSA) und sind CE- und RoHS-konform (getestet von SGS).

Spezifikation

Stellantriebstyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° einstellbar 1,2 kg DC24V/AC24V AV110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° einstellbar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° einstellbar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° einstellbar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm 10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° einstellbar 19 kg AV110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-200 90S/2000Nm 19,5 kg
DCL-300 110S/3000Nm 20 kg
Leistungsparameterliste des Regeltyps (Typ E)
DCL-MZZ 18Nm 3U 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° einstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Ballventil CE CSA 45S 600Nm Vierteldreh elektrischer Aktor 0
Ballventil CE CSA 45S 600Nm Vierteldreh elektrischer Aktor 1
